A megfelelő dűbel kiválasztása kulcsfontosságú a homlokzati hőszigetelő rendszer biztonsága és hosszú élettartama szempontjából. Nem minden falazat egyforma – ezért nem mindegy, milyen rögzítőelemet alkalmazunk.
Egy korszerű homlokzati hőszigetelő rendszer tartósságát számos tényező befolyásolja. Fontos a megfelelő alapfelület-előkészítés, a ragasztás, a hőszigetelő lemezek szakszerű elhelyezése, valamint a teljes rendszer megfelelő kialakítása. Mindezek mellett kiemelt szerepe van a mechanikai rögzítésnek, vagyis a dűbelezésnek is.
A megfelelő dűbel kiválasztásánál azonban nem elegendő csupán a hőszigetelő lemez vastagságát figyelembe venni. Az egyik legfontosabb szempont maga az alapfelület, vagyis a falazat típusa.
Beton, tömör tégla, üreges tégla vagy pórusbeton? A különböző építőanyagok eltérő szerkezettel és teherbírással rendelkeznek, ezért más-más rögzítési megoldást igényelhetnek.
Miért fontos a megfelelő dűbel kiválasztása?
A homlokzati dűbel feladata, hogy a hőszigetelő lemezek mechanikai rögzítésével hozzájáruljon a homlokzati hőszigetelő rendszer stabilitásához és biztonságához.
A megfelelően megválasztott és szakszerűen beépített dűbel segít a hőszigetelő rendszerre ható terhelések – többek között a szélszívás – felvételében, és hozzájárul a rendszer hosszú távú, biztonságos működéséhez.
Nem megfelelő rögzítőelem alkalmazása esetén a dűbel nem feltétlenül képes az adott alapfelületben a szükséges rögzítési teljesítményt biztosítani. Ezért fontos, hogy mindig az adott falazattípushoz megfelelő és arra minősített dűbelt válasszunk.
Nem minden falazat egyforma
A falazat anyaga alapvetően meghatározza, hogy milyen rögzítési mód alkalmazható biztonságosan.

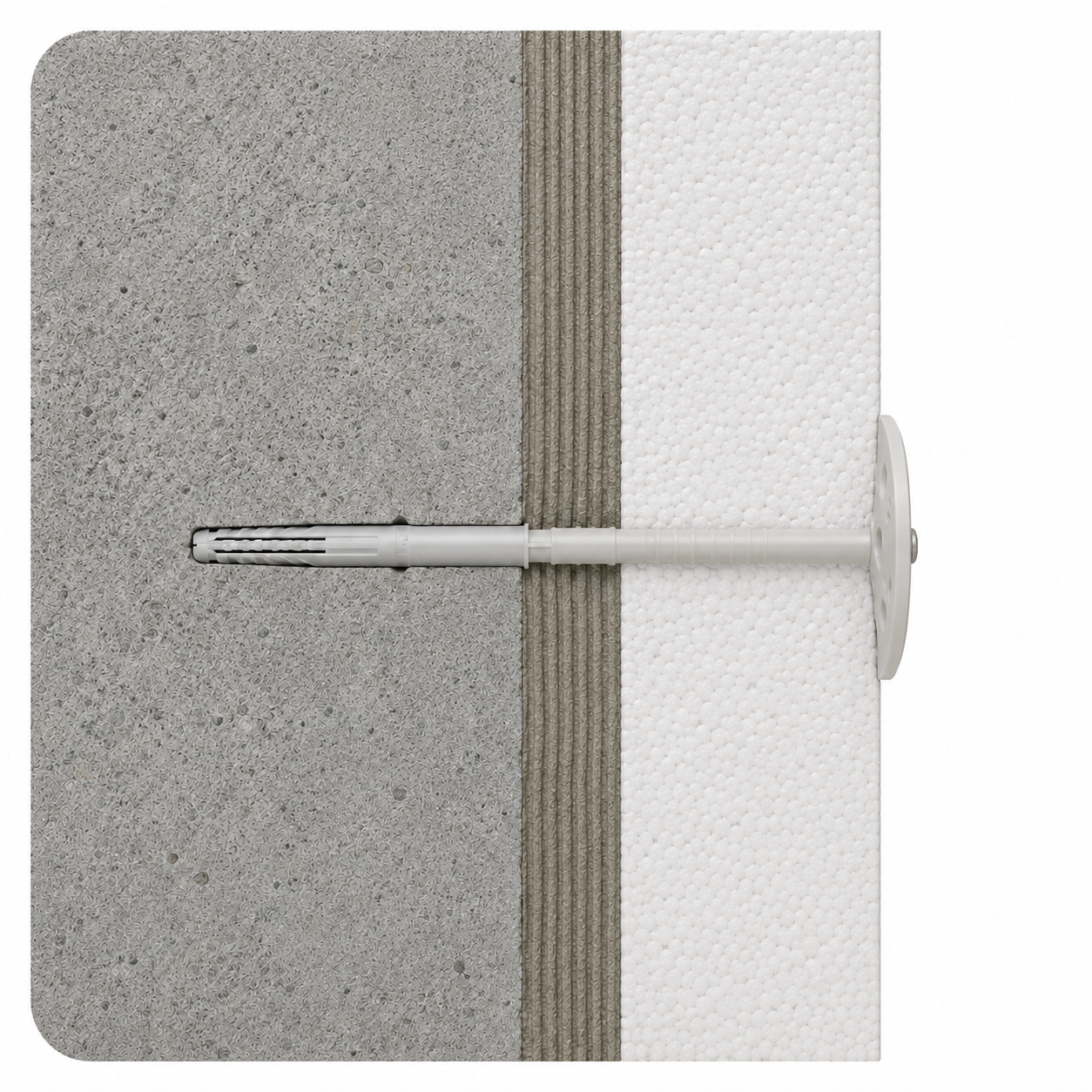

Beton
A beton tömör, nagy szilárdságú alapfelület, amely általában jó rögzítési lehetőséget biztosít. Megfelelő dűbeltípus, furatátmérő és rögzítési mélység mellett stabil mechanikai kapcsolat alakítható ki.
Beton alapfelülethez olyan homlokzati dűbelt válasszunk, amelynek alkalmazási területe kiterjed erre a fogadófelületre.

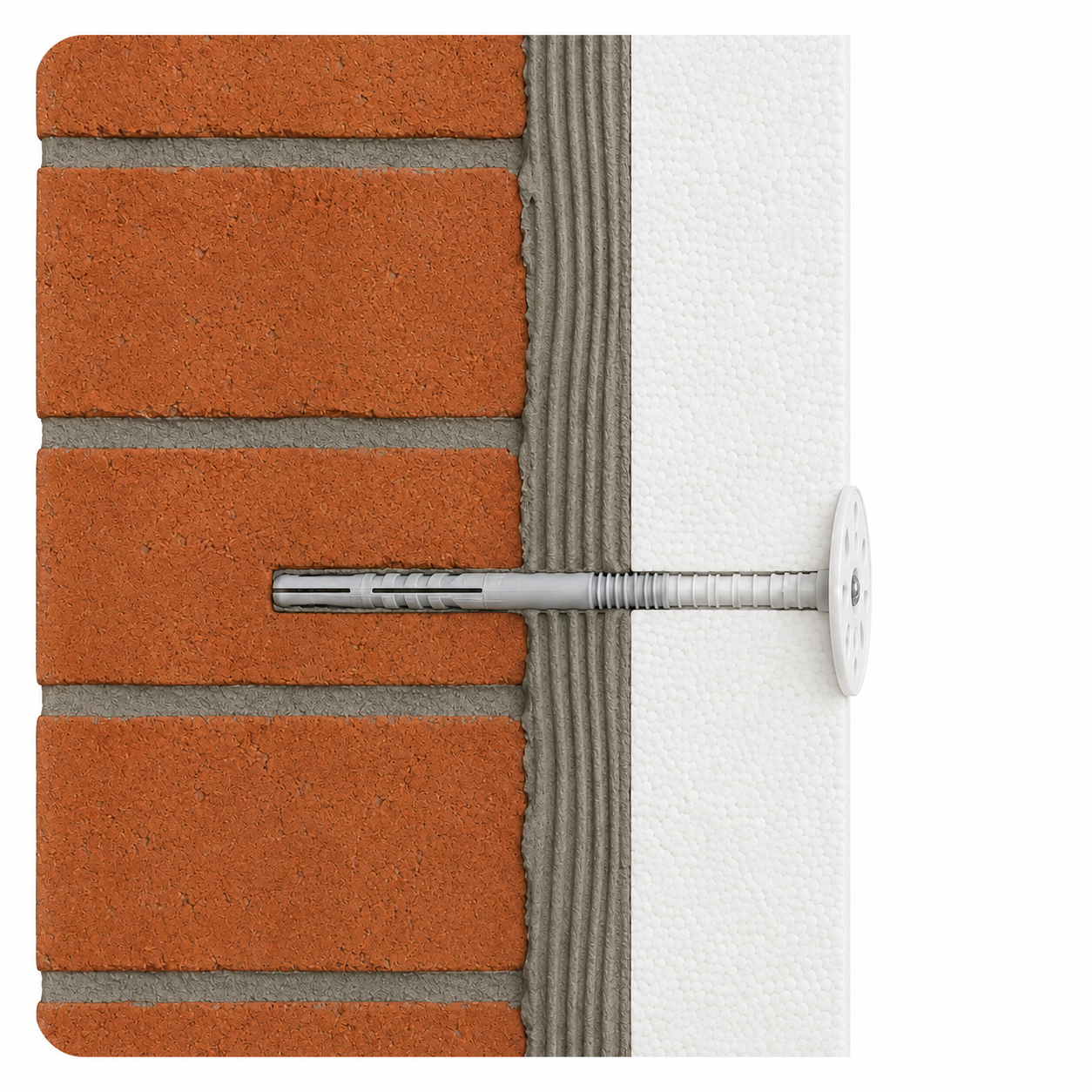

Tömör tégla
A tömör téglából készült falazat szintén jó rögzítési alap lehet. A dűbel a falazóelem tömör szerkezetében képes megfelelően rögzülni.
A kivitelezés során azonban itt is fontos a megfelelő furatátmérő, furatmélység és a dűbel előírt beágyazási mélységének betartása.

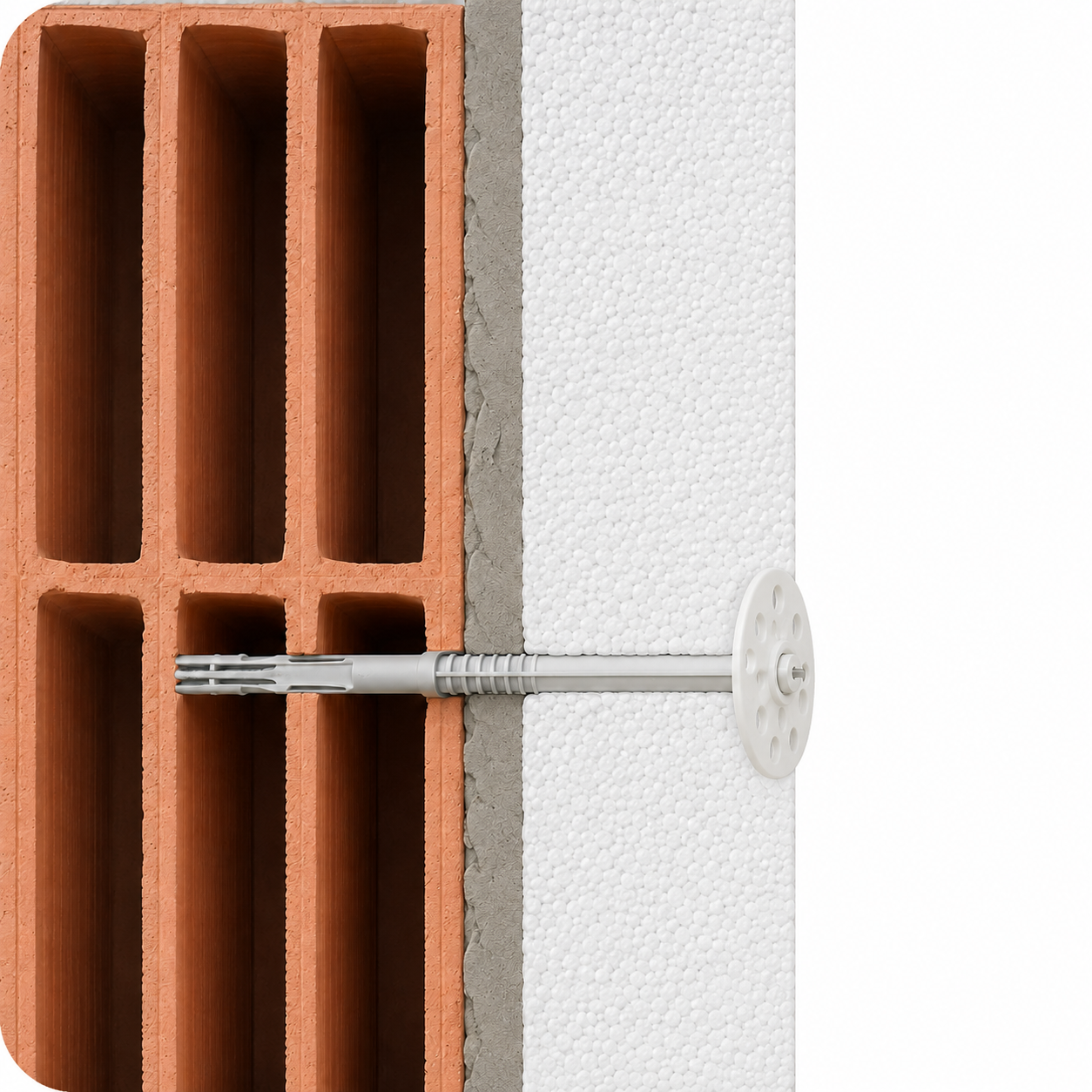

Üreges tégla
Az üreges téglák szerkezete jelentősen eltér a tömör falazatokétól. A falazóelem belsejében található üregek és vékonyabb bordák miatt különösen fontos a megfelelő dűbeltípus kiválasztása.
Olyan rögzítőelemet kell alkalmazni, amelyet a gyártó üreges falazatokhoz is engedélyezett, és amely az adott szerkezetben megfelelő rögzítést képes biztosítani.
Üreges kerámia falazóelemek fúrásakor különösen fontos a megfelelő fúrási technológia: a furatot ütvefúrás nélkül kell elkészíteni. Az ütő funkció alkalmazása károsíthatja, kitörheti a falazóelem belső bordáit, ami kedvezőtlenül befolyásolhatja a dűbel rögzítését.

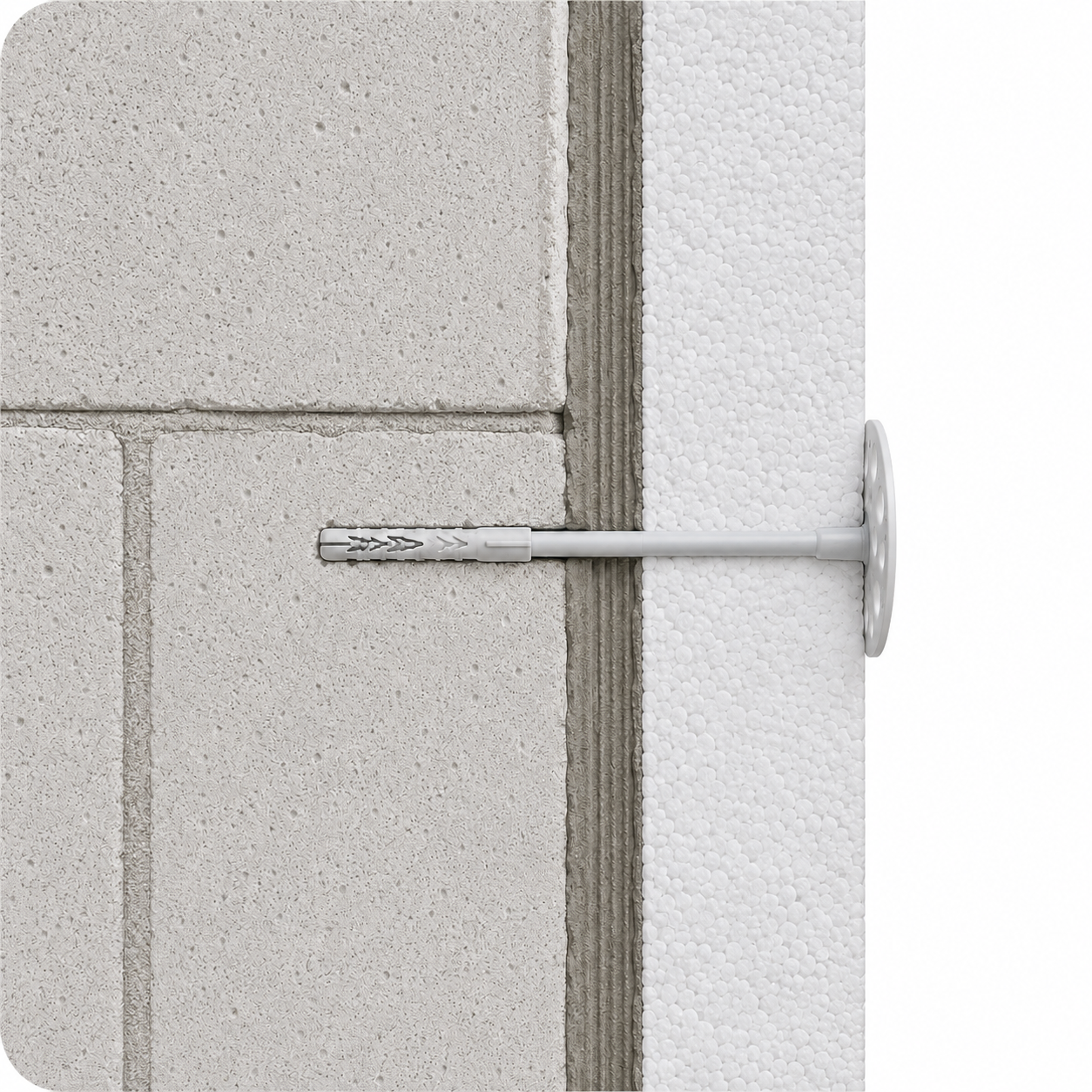

Pórusbeton
A pórusbeton – például a VIABLOKK falazóelemek – könnyű, porózus szerkezetű építőanyag. Tulajdonságai miatt másképpen viselkedik a mechanikai rögzítés során, mint a beton vagy a hagyományos tömör tégla.
Ezért pórusbeton esetén olyan dűbelt kell választani, amelynek alkalmazási területe erre az alapfelületre is kiterjed, és megfelelő rögzítési teljesítményt biztosít benne.

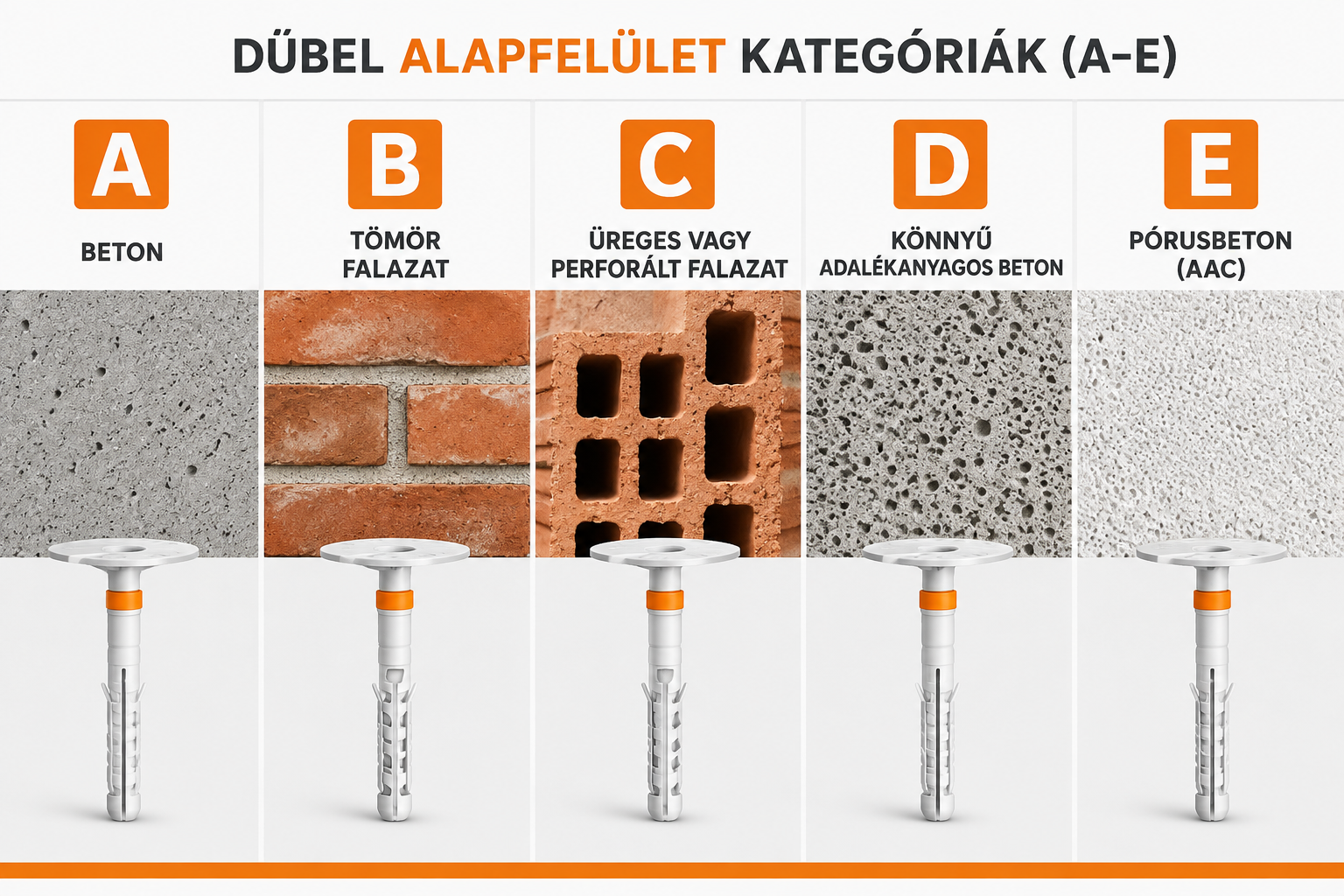

Mit jelentenek az A–E jelölések?
A homlokzati dűbeleknél az A–E kategóriák jelzik, hogy az adott rögzítőelem milyen alapfelületeken alkalmazható. A megfelelő dűbel kiválasztásakor ezért mindig ellenőrizzük a termékhez tartozó kategóriajelölést és műszaki dokumentációt.
Egy dűbel több kategóriára is alkalmas lehet – ezt minden esetben a termék minősítése határozza meg.
A dűbel hossza is számít
A megfelelő dűbeltípus kiválasztása önmagában még nem elegendő. A dűbel hosszát is helyesen kell meghatározni.
- a hőszigetelő lemez vastagságát,
- a meglévő vakolat vagy egyéb nem teherhordó réteg vastagságát,
- a ragasztóréteg vastagságát,
- valamint a dűbel előírt rögzítési mélységét a teherhordó alapfelületben.
A dűbelnek tehát nem egyszerűen „át kell érnie” a hőszigetelésen. A teherhordó falazatban is biztosítani kell az adott termékhez előírt megfelelő rögzítési mélységet.

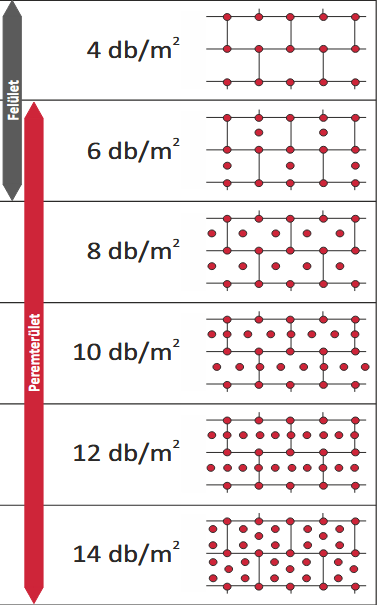

Hány dűbel szükséges négyzetméterenként?
Erre nincs minden épületre és minden helyzetre érvényes egyetlen szám.
A szükséges dűbelszám és a dűbelek kiosztása több tényezőtől függhet, például az épület magasságától és geometriai kialakításától, a szélterheléstől, az alapfelület tulajdonságaitól, valamint az alkalmazott hőszigetelő rendszer előírásaitól.
Különösen fontosak lehetnek az épület szélei és sarkai, ahol a szél szívóhatása nagyobb lehet.

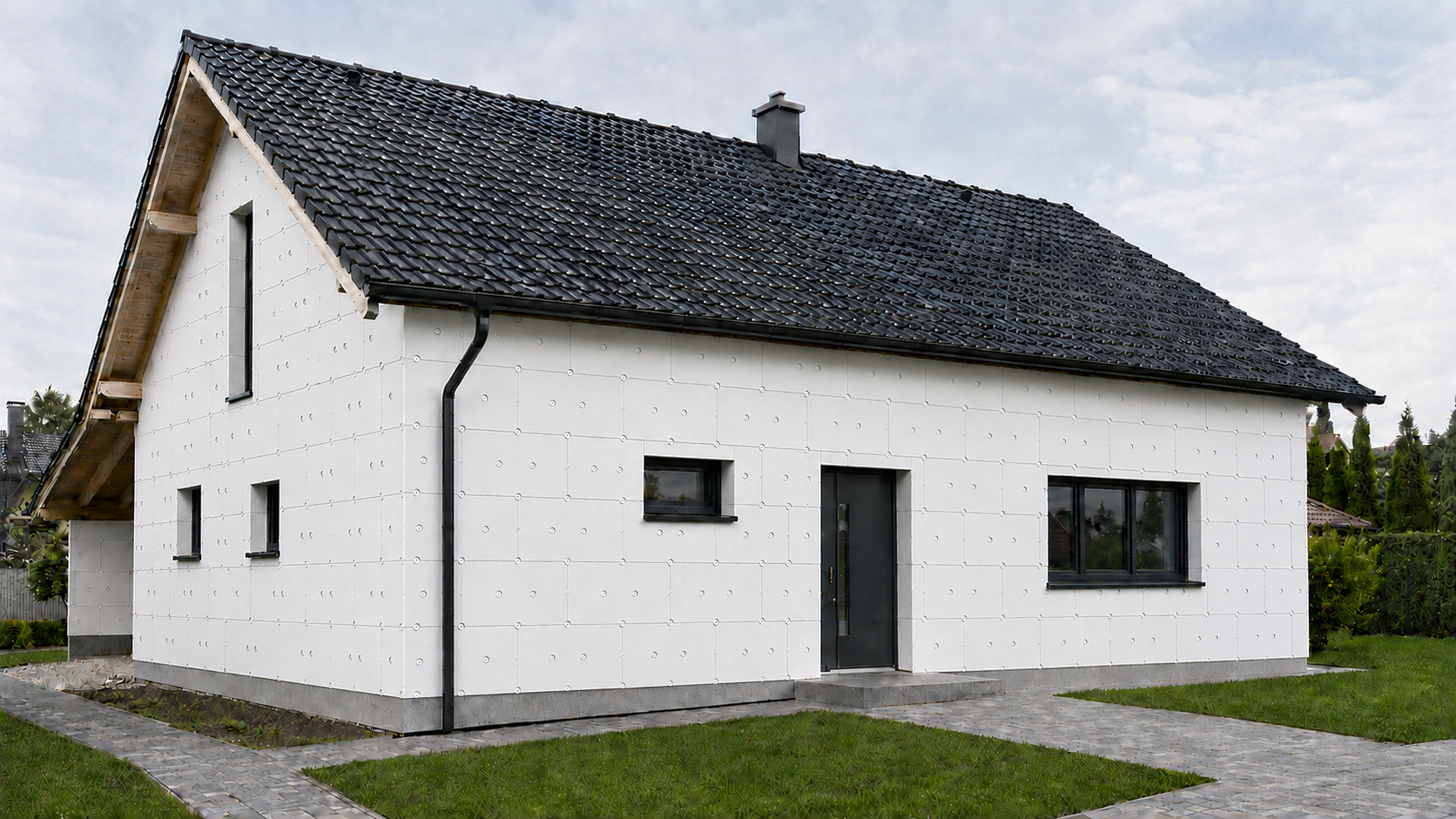

Ezért a dűbelek számát és kiosztását mindig az adott rendszer alkalmazástechnikai előírásai, illetve szükség esetén az adott épületre vonatkozó műszaki méretezés alapján kell meghatározni.
A helyes kivitelezés legalább olyan fontos, mint a megfelelő dűbel
Hiába választunk megfelelő rögzítőelemet, a hibás beépítés jelentősen ronthatja annak teljesítményét.
- az előírt furatátmérőre,
- a megfelelő furatmélységre,
- az alapfelülethez megfelelő fúrási módra,
- a szükséges rögzítési mélységre,
- a dűbel megfelelő elhelyezésére,
- valamint az előírt dűbelkiosztás betartására.
A furat elkészítésekor mindig az adott alapfelület tulajdonságait kell figyelembe venni. Ami betonban megfelelő technológia, nem feltétlenül alkalmazható ugyanúgy egy üreges kerámia falazóelem esetében.
A ragasztás módja a dűbelezés szempontjából is fontos
A hőszigetelő lemezek megfelelő ragasztása és a mechanikai rögzítés egymással összefüggő munkafázisok.
Pont-perem ragasztás esetén különösen fontos, hogy a dűbelek elhelyezése a megfelelően alátámasztott, ragasztóval ellátott területeken történjen. A nem megfelelő helyre történő dűbelezés során a hőszigetelő lemez mögötti alátámasztás hiánya miatt a dűbel tányérjának beütése a lemez túlzott benyomódását, illetve beszakadását okozhatja.
Ezért a ragasztó megfelelő elhelyezése és a dűbelek kiosztása nem egymástól független részlet: a két munkafázist összehangoltan, a rendszer alkalmazástechnikai előírásainak megfelelően kell elvégezni.
Gyakori hibák dűbelezéskor
A kivitelezés során néhány egyszerűnek tűnő hiba is jelentősen befolyásolhatja a rögzítés minőségét.
- a falazathoz nem megfelelő dűbel használata,
- túl rövid dűbel választása,
- nem megfelelő furatmélység,
- hibás fúrási technológia,
- a szükséges rögzítési mélység figyelmen kívül hagyása,
- nem megfelelő dűbelkiosztás,
- az előírtnál kevesebb rögzítőelem alkalmazása,
- valamint a ragasztási mód és a dűbelek helyzetének figyelmen kívül hagyása.
A megfelelő termékválasztás és a szakszerű kivitelezés együtt biztosítja a megfelelő eredményt.
Beton, tömör tégla, üreges tégla vagy pórusbeton?
A legfontosabb szabály egyszerű:
Először azonosítsuk az alapfelületet, és csak ezután válasszuk ki a megfelelő dűbelt.
| Alapfelület | Mire figyeljünk? |
|---|---|
| Beton | Nagy szilárdságú, tömör alapfelület; betonhoz minősített dűbel alkalmazása szükséges. |
| Tömör tégla | Jó rögzítési alap; fontos a megfelelő furat- és rögzítési mélység. |
| Üreges tégla | Az üregek és bordák miatt az alapfelülethez megfelelő dűbelt kell választani, a furatot pedig ütvefúrás nélkül kell elkészíteni. |
| Pórusbeton | Porózus szerkezete miatt az erre az alapfelületre alkalmas rögzítőelem használata szükséges. |
Nem biztos benne, milyen dűbelt válasszon? Dűbelkihúzási próbával meghatározható
A meglévő falazatok állapota, anyaga és teherbírása épületenként jelentősen eltérhet. Különösen felújítások esetében előfordulhat, hogy pusztán a falazat típusának ismerete alapján nem határozható meg kellő biztonsággal az optimális rögzítőelem.
Ilyen esetben a helyszíni dűbelkihúzási vizsgálat segítségével ellenőrizhető a kiválasztott rögzítőelem viselkedése és rögzítési teljesítménye az adott alapfelületben.
A megfelelő rögzítőelem pontos meghatározásához kérje díjmentes dűbelkihúzási próbánkat!
A vizsgálat különösen hasznos lehet bizonytalan, régi vagy vegyes falazatok esetében, ahol a megfelelő dűbel kiválasztásához célszerű az adott alapfelület tényleges tulajdonságait is figyelembe venni.
METON szakmai tipp
A dűbel kiválasztását mindig az alapfelület meghatározásával kezdjük!
Ne kizárólag a dűbel hosszát vagy a hőszigetelő lemez vastagságát vegyük figyelembe. Ellenőrizzük, hogy a választott rögzítőelem alkalmazható-e az adott falazathoz, és minden esetben tartsuk be a dűbel, valamint a homlokzati hőszigetelő rendszer gyártójának alkalmazástechnikai előírásait.
A megfelelő dűbel a rendszer része
A kész homlokzaton a dűbel már nem látható, mégis fontos szerepet tölt be a hőszigetelő rendszer működésében.
A megfelelő alapfelület-előkészítés, ragasztás, hőszigetelés, mechanikai rögzítés, erősítőréteg és végső felületképzés együtt alkot egységes rendszert. Éppen ezért a dűbelezésre sem különálló munkafázisként, hanem a teljes homlokzati hőszigetelő rendszer részeként érdemes tekinteni.
Beton, tömör tégla, üreges tégla vagy pórusbeton – a tartós megoldás a megfelelő dűbel kiválasztásával kezdődik.
Kérjen díjmentes dűbelkihúzási próbát!
A megfelelő rögzítőelem kiválasztásához nemcsak a falazat típusa, hanem az adott alapfelület tényleges rögzítési tulajdonságainak ismerete is fontos. A helyszíni dűbelkihúzási vizsgálat új építésű és meglévő épületek esetén egyaránt segítséget nyújt annak meghatározásában, hogy az adott falazathoz mely rögzítőelem biztosít megfelelő és biztonságos rögzítést.
A helyszíni dűbelkihúzási vizsgálat segítségével ellenőrizhető a kiválasztott rögzítőelem viselkedése az adott alapfelületben, így a vizsgálat segítséget nyújt a megfelelő dűbel meghatározásához.
A megfelelő rögzítési megoldás kiválasztásában szakmai segítséget nyújtunk.
